Topp 10GBASE SFP+ transceivere for bedriftsnettverk





Hvorfor 10G fortsatt betyr noe (til tross for hva leverandørene forteller deg)



Se, jeg vet. Hver fagpublikasjon presser 25G, 40G, 100G. Markedsføringsmateriell får deg til å føle at det er pinlig å kjøre 10G-koblinger i 2025. Men her er hva Dell'Oro Group-dataene faktisk viser: LR-moduler alene står for over 60 % av alle 10G SFP+-forsendelser. Det er ikke et gammelt holdover{11}}som er aktivt kjøp.

Økonomien er brutalt enkel. En 48-port 10G-svitsj koster omtrent en tredjedel av 25G-ekvivalenten. Optikken følger lignende priskurver. For det overveldende flertallet av bedriftsarbeidsbelastninger gir-filservere, VoIP-aggregering, tilkobling av sikkerhetsenheter, bygging-til-bygning-koblinger under 10 km-10 Gigabit mer enn tilstrekkelig gjennomstrømning. Overprovisioning er ikke teknisk fortreffelighet; det er feilfordeling av budsjettet.

Det er en annen faktor som ingen diskuterer åpent. Feilsøking av 10G-infrastruktur er dramatisk enklere enn alternativer med høyere-hastighet. De optiske marginene er mer tilgivende. Kravene til kabelanlegg er mindre strenge. Når finansdirektøren din spør hvorfor nettverket gikk ned, er det ikke en samtale noen vil ha å forklare enkelt-modus fiberkromatiske spredningskoeffisienter.



SR-spørsmålet: Enklere enn du skulle tro, messigere enn det burde være





Pristillegget er betydelig-ofte 3x-men det er betydelig dyrere å oppdage at lageraggregeringsbryteren mistet den optiske tilkoblingen i løpet av en kulde i februar.



Jeg har sett ingeniører spesifisere industrielle-klassemoduler for hver distribusjon «i tilfelle». Dette er bortkastet. Jeg har også sett ingeniører billige på tak med trådløse backhaul-installasjoner med kommersiell-optikk. Det er verre.

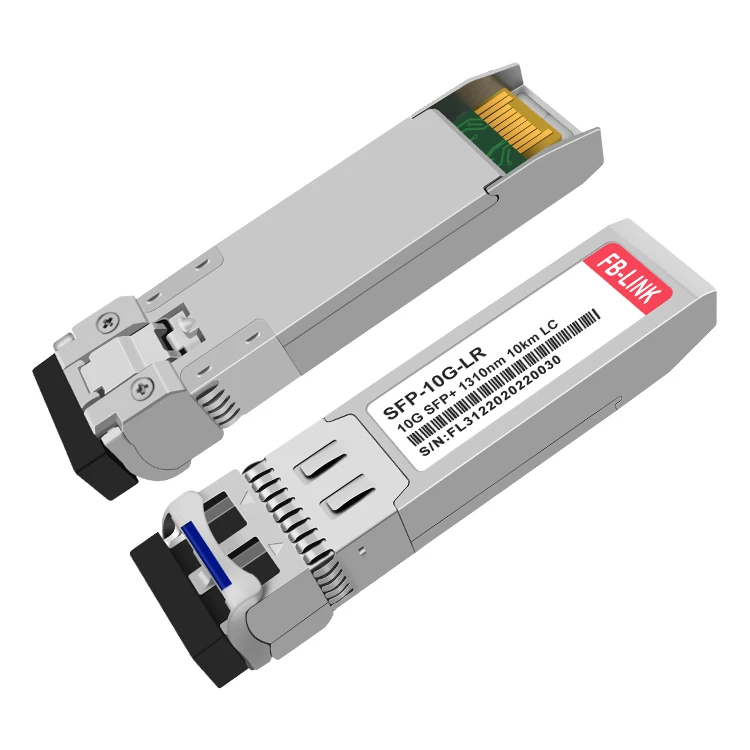

LR: Arbeidshesten ingen setter pris på



Enkelt-modusfordeler utover avstand

Enkelt-modusfiber (vanligvis OS2, 9 mikron kjerne) tilbyr fordeler som strekker seg utover spesifikasjonene for rå rekkevidde. Den mindre kjernediameteren eliminerer modal spredning fullstendig, og gir renere signalkarakteristikk selv på kortere lenker. Dette betyr lavere bitfeilfrekvenser, mer konsistente DOM-avlesninger og lengre gjennomsnittlig tid mellom feil.

Motargumentet-om at enkelt-fiber koster mer enn multimodus-har ikke vært nøyaktig på mange år. Prisforskjellen mellom kontakt og kabel er ubetydelig i skala. Arbeidskostnadene for installasjon er identiske. Det eneste betydningsfulle kostnadsdeltaet er selve transceiverne, og LR-moduler selges nå for under $15 fra anerkjente tredjeparts-leverandører.



Når LR feiler (og det gjør det)

Det er ett scenario der LR-moduler forårsaker konsekvente problemer: blandet-modusinfrastruktur. Noen-sannsynligvis i løpet av et budsjett-utvidelsesprosjekt med begrenset budsjett-kjører multimodusfiber til en ny bygning. År senere spesifiserer en nettverksoppdatering LR gjennom. De nye bryterne utplasseres med LR-optikk. Ingen sjekker dokumentasjonen for det fysiske laget. Koblingen til bygg C klarer ikke å etableres.

Dette skjer konstant. LR-sendere vil ikke fungere på multimodusfiber. Kjernediameterens mistilpasning forårsaker umiddelbar signaltap. Det er ingen grasiøs forringelse, ingen advarsel-bare en død port og en ingeniør som bruker to timer på å bytte moduler før noen endelig sporer kabelbanen.





Utvidet rekkevidde: ER- og ZR-hensyn



Utover 10 kilometer blir optisk teknikk betydelig mer krevende. 10GBASE-ER-spesifikasjonen utvider rekkevidden til 40 km ved hjelp av 1550nm bølgelengde og eksternt modulerte lasere. 10GBASE-ZR skyver til 80 km.



LRM Oddity



10GBASE-LRM inntar en særegen markedsposisjon. Den eksisterer for å løse et spesifikt problem-10G-tilkobling over eldre flermodusfiberanlegg – og løser det tilstrekkelig uten å være optimalt for noe scenario.

Spesifikasjonene: 1310nm bølgelengde, 220 meter på FDDI-grade multimode, elektronisk spredningskompensasjon for å håndtere modale effekter. Noen implementeringer (spesielt Cisco) strekker seg til 300 meter over enkelt-modus, noe som forvirrer produktposisjoneringen ytterligere.



Mode Conditioning Patch-kabelkravet

Det er her LRM blir genuint irriterende. Utplassering over OM1- eller OM2-fiber krever moduskondisjonering-patchkabler mellom transceiveren og fiberanlegget. Disse er ikke valgfrie-uten dem, spesifikasjonene oppfylles ikke. Selve patchkablene er ikke dyre, men de tilfører lagerkompleksitet, introduserer flere tilkoblingspunkter og representerer enda en ting som kan installeres feil.

På OM3- og OM4-fiber er ingen moduskondisjonering nødvendig. Noe som reiser spørsmålet: Hvis fiberanlegget ditt allerede er OM3/OM4, hvorfor ikke bare bruke SR-moduler og få bedre avstand?

Svaret involverer vanligvis eksisterende fiberkjøringer som blander kvaliteter-OM3 til patchpanelet, eldre OM1 gjennom veggene. LRM håndterer heterogene miljøer mer elegant enn SR, selv om den maksimale avstanden lider.



Min ærlige mening

LRM-moduler representerer en overgangsteknologi som har overskredet sin relevans. Hvis multimode-infrastrukturen din ikke kan støtte SR-avstander, er det riktige svaret vanligvis å kjøre ny fiber i stedet for å imøtekomme eldre fabrikkbegrensninger med spesialtransceivere. Kostnadsberegningen endres dramatisk når du tar med pågående problemløsingskompleksitet, reduserte maksimale avstander og nesten-vissheten om at moduskondisjoneringskabler vil bli feilplassert, feilmerket eller mangler når du trenger dem klokken 02.00 under et strømbrudd.



Tredje-sendere/mottakere: Den faktiske situasjonen



La oss ta dette direkte fordi leverandøren FUD er utmattende.

Cisco, Juniper, Arista og alle andre store nettverksprodusenter foretrekker at du kjøper deres merkeoptikk. De priser denne optikken til betydelige premier-ofte 5-10 ganger prisen for tredjepartsalternativer. De konfigurerer utstyret sitt til å vise advarsler når ikke-OEM-moduler oppdages. Noen plattformer krever eksplisitte konfigurasjonskommandoer for å aktivere tredjepartsoptikk.



Hva er egentlig annerledes?

De fysiske transceiverne produseres av en håndfull selskaper: II-VI (tidligere Finisar), Lumentum, Broadcom, Source Photonics og flere kinesiske produsenter. OEM-sendere/mottakere kommer ofte fra de samme fasilitetene, hovedsakelig differensiert av fastvarekoding i EEPROM-en som identifiserer leverandøren.

Tredjepartsmoduler-kodes for å presentere kompatible identifikasjonsstrenger. De optiske komponentene-lasere, fotodetektorer, driver-ICer-er funksjonelt identiske. De er bygget etter de samme MSA-spesifikasjonene. De gjennomgår lignende (noen ganger identiske) kvalitetskontrollprosesser.



Garantispørsmålet

Store utstyrsleverandører kan ikke annullere maskinvaregarantien din for bruk av tredjepartssendere.- Dette er lovlig etablert i USA under Magnuson-Moss Warranty Act. Leverandøren kan nekte å støtte selve transceiveren, og kan kreve at du gjengir ethvert problem med OEM-optikk før du godtar garantikrav på bryteren-men garantien forblir gyldig.

Når det er sagt. Hvis du distribuerer-oppdragskritisk infrastruktur der nedetid koster $50 000 per time, blir de få hundre dollarene som spares per transceiver irrelevante mot risikoen for utvidede feilsøkingssykluser. Ditt støtteoppkall til TAC vil gå raskere hvis de ikke kan skylde på optikken.



Praktisk anbefaling

Bruk OEM-sendere for kjerneinfrastruktur der responstid fra leverandørstøtte er viktig. Bruk tredjepartsmoduler- for tilgangslagsimplementeringer, laboratoriemiljøer, ikke-produksjonsnettverk, og hvor som helst regnestykket foretrekker erstatning fremfor reparasjon. Dokumenter beslutningsrasjonale slik at neste ingeniør forstår hvorfor bygning A har Cisco-optikk mens bygning B har FS.COM-moduler.



DOM/DDM: Viktigere enn du tror





Digital Optical Monitoring (DOM, noen ganger kalt DDM for Digital Diagnostic Monitoring) gir sanntidssynlighet til transceiver-operasjonsparametere. SFF-8472-spesifikasjonen definerer grensesnittet; implementeringskvaliteten varierer.



Parametere tilgjengelig

Transceiver temperatur

Forsyningsspenning

Sende forspenningsstrøm

Sende utgangseffekt (dBm)

Motta inngangseffekt (dBm)

Mottakskraftavlesningen alene rettferdiggjør DOM-evne. En lenke som viser -3 dBm RX-effekt i dag og -12 dBm neste måned indikerer kontaktforurensning, fiberdegradering eller transceiverfeil som nærmer seg. Uten DOM oppdager du problemet når koblingen feiler fullstendig.



Bias Current og Laser Aldring

Her er noe som ikke vises i det meste av dokumentasjon. Laserens utgangseffekt reduseres over tid ettersom halvledermaterialet eldes. Transceiveren kompenserer ved å øke forspenningsstrømmen for å opprettholde stabil utgang. Overvåking av skjevheter nåværende trender over måneder viser at slutten-på-livet nærmer seg før faktisk feil oppstår.

En transceiver som viser 25mA forspenningsstrøm ved utplassering og 45mA to år senere, forteller deg noe. Lytte.



Plattformstøttevariasjoner

Ikke alle brytere eksponerer DOM-data likt. Noen krever spesifikke kommandoer. Noen viser bare gjeldende verdier uten historisk trend. Noen støtter ikke DOM i det hele tatt på eldre linjekort. Bekreft overvåkingsevnene dine før du antar at DOM vil redde deg fra uplanlagte strømbrudd.



10GBASE-T: Kobberunntaket



SFP+-spor er ikke begrenset til fibertransceivere. 10GBASE-T-moduler gir RJ-45-tilkobling ved bruk av standard Cat6a/Cat7-kabling, brodannende fiber-basert svitsjeinfrastruktur med kobbertilkoblede enheter.



Strømproblemet

Her er fangsten: 10GBASE-T-transceivere bruker betydelig mer strøm enn optiske ekvivalenter. Ciscos SFP-10G-T-X trekker 2,5W på 30 meter-omtrent 2,5x en LR-modul. Dette skaper termiske begrensninger og begrenser antallet 10GBASE-T-moduler som kan distribueres per svitsj.

Mange plattformer begrenser eksplisitt 10GBASE-T-distribusjon til spesifikke porter eller pålegger maksimale mengder. Sjekk kompatibilitetsmatriser før du spesifiserer disse modulene.



Når kobber gir mening

Servertilkobling der fiber ikke allerede er avsluttet

Eldre infrastrukturintegrasjon

Desktop-implementeringer som krever 10G (sjelden, men finnes)

Situasjoner der fiberinstallasjon ikke er gjennomførbart



Når kobber ikke gjør det

Avstander over 30 meter (realistisk-gjelder ikke 100m Ethernet-spesifikasjonen for SFP+ 10GBASE-T-moduler på grunn av strømbegrensninger)

Distribusjoner med høy-tetthet der strøm/termiske begrensninger er viktige

Nybygg hvor fiber kan spesifiseres fra start



DAC og AOC: Alternativene Ingen nevner





Faktisk valg av transceivere: et beslutningsrammeverk





Etter alt ovenfor reduseres utvelgelsesprosessen til flere enkle spørsmål:



Hvilken avstand må koblingen spenne over?

DAC-kabel	10GBASE-T SFP+	SR	LRM	LR	ER	ZR (engasjere fagfolk)
Under 3m	3-50m over kobberinfrastruktur	Under 300m med OM3/OM4 multimode fiber	Under 220m med eldre multimodusfiber	Under 10 km med enkelt-fiber	Under 40 km	Under 80 km





10GBASE SFP+-økosystemet har oppnådd en modenhet som gjør distribusjonsbeslutninger relativt forutsigbare. Teknologien fungerer. Standardene er stabile. Prisingen har komprimert til råvarenivåer. Det som fortsatt er utfordrende er å matche transceiverspesifikasjoner til faktiske infrastrukturforhold-en oppgave som krever forståelse av grunnleggende fysiske lag i stedet for bare å kopiere konfigurasjoner fra referansearkitekturer.

De fleste 10G-distribusjoner mislykkes ikke på grunn av feil valg av sender/mottaker, men på grunn av feil antagelser om eksisterende fiberanlegg, renslighet av koblinger eller miljøforhold. Den beste transceiveren er den du har verifisert vil fungere pålitelig i ditt spesifikke miljø, kjøpt fra en leverandør som vil støtte deg når den ikke gjør det
