Hvorfor trenger 200G optiske transceivere?
Sep 25, 2025| 200G optiske sender/mottakere
Den eksponentielle veksten av datatrafikk i moderne nettverk har drevet utviklingen av 200G optiske sendere, som representerer en betydelig milepæl innen høyhastighetskommunikasjonsteknologi. Disse sofistikerte enhetene har blitt essensielle komponenter for å møte båndbreddekravene til cloud computing, kunstig intelligens og 5G-nettverk. Utviklingen fra 100G til 200G optiske transceivere markerer et avgjørende fremskritt innen nettverksinfrastruktur, som gjør det mulig for organisasjoner å håndtere enorme datavolumer samtidig som optimal ytelse og energieffektivitet opprettholdes.
200 Gbps gjennomstrømning
Muliggjør enestående dataoverføringshastigheter for moderne nettverkskrav
Klar for sky og AI
Oppfyller båndbreddekravene til neste-generasjons databehandlingsapplikasjoner
Energieffektiv
Optimalisert strømforbruk for bærekraftig nettverksdrift
Kjerneteknologiarkitektur og designprinsipper
Den grunnleggende arkitekturen til 200G optiske transceivere inneholder avanserte fotoniske integreringsteknikker som muliggjør enestående dataoverføringshastigheter. Disse enhetene bruker sofistikerte modulasjonsskjemaer, med PAM4 (Pulse Amplitude Modulation 4-nivå) som den dominerende teknologien for å oppnå 200 Gbps gjennomstrømning.
QSFP56 formfaktor optiske transceivere bruker fire kanaler som opererer med 50 Gbps hver ved hjelp av PAM4-signalering, mens alternative design som QSFP-DD optiske transceivere bruker åtte kanaler med 25Gbps med NRZ (Non-Return-to-Zero)-modulasjon.
Implementeringen av innebygde- DSP-brikker (Digital Signal Processing) i moderne optiske transceivere muliggjør avanserte signalbehandlings- og feilrettingsmuligheter.
Nøkkel DSP-funksjoner i 200G-sendere/mottakere
Kromatisk spredningskompensasjon
Korrigerer for bølgelengde-avhengige lysspredningshastigheter
Polarisasjonsmodus Dispersjonsreduksjon
Adresserer signalforvrengning forårsaket av polarisasjonseffekter
Adaptiv utjevning
Kompenserer for frekvens-avhengig signaltap
Produksjonsprosesser og kvalitetskontroll

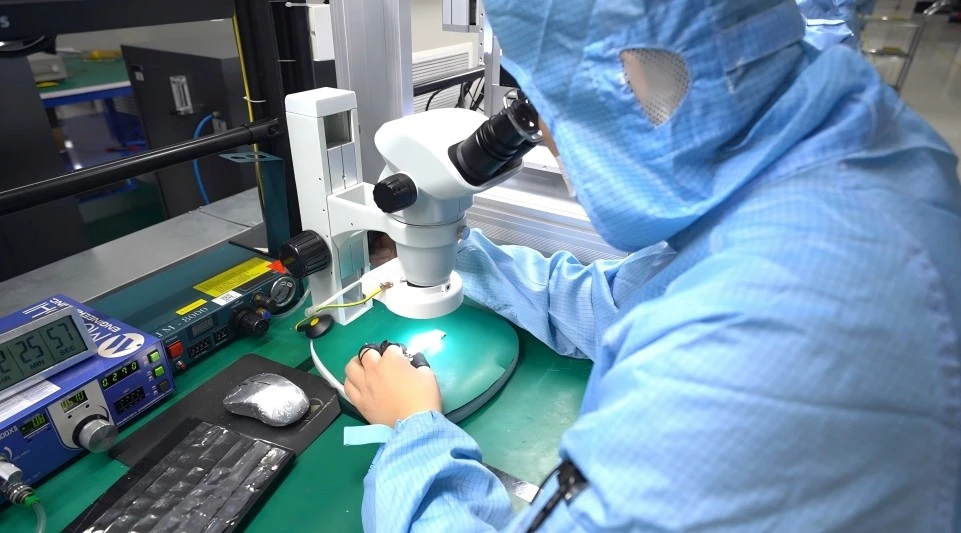

Produksjonen av 200G optiske transceivere involverer presisjonsproduksjonsprosesser som krever renromsmiljøer og avanserte halvlederfremstillingsteknikker. Monteringsprosessen begynner med nøye utvalg og testing av optoelektroniske komponenter, inkludert VCSEL (Vertical-Cavity Surface-Emitting Laser)-arrays for multimodusapplikasjoner og DFB (Distributed Feedback)-lasere for enkelt-modusimplementeringer. Disse laserkomponentene i optiske transceivere gjennomgår streng screening for bølgelengdestabilitet, utgangseffektkonsistens og temperaturytelsesegenskaper.
Komponentvalg og testing
Optoelektroniske komponenter inkludert VCSEL-arrayer og DFB-lasere gjennomgår streng screening for bølgelengdestabilitet, utgangseffektkonsistens og temperaturytelseskarakteristikker.
Precision Die Bonding
Laserdiode-arrayer er nøyaktig justert og festet til sine respektive underlag ved hjelp av automatisert dyse-bindingsutstyr med sub-mikronøyaktighet.
Fotodetektormontering
Fotodetektorarrayer, vanligvis PIN-fotodioder for kort{0}}rekkevidde, er montert og trådbundet- for å sikre pålitelige elektriske tilkoblinger.
Optisk kobling
Aktive innrettingsteknikker brukes for å maksimere koblingseffektiviteten mellom de optiske komponentene og fibergrensesnittene med eksepsjonell presisjon.
Kvalitetssikringstesting
Omfattende testing inkludert miljøstressscreening, temperatursykling, fuktighetseksponering, mekaniske sjokktester og testing av bitfeilfrekvens.
Kvalitetssikringsprotokoller for optiske transceivere omfatter omfattende testing i flere produksjonsstadier. Miljøbelastningsscreening utsetter enhetene for temperatursvingninger, fuktighetseksponering og mekaniske sjokktester for å verifisere påliteligheten under krevende forhold. Bitfeilfrekvenstesting validerer ytelsen til optiske transceivere på tvers av deres spesifiserte driftsområder, og sikrer samsvar med IEEE 802.3bs-standarder og kundespesifikasjoner.
Avanserte laserteknologier og moduleringsteknikker
VCSEL-teknologi
Vertical-Cavity Surface-Emitting Lasers for kort{2}}datasenterapplikasjoner
850nm bølgelengde drift
Kostnadseffektiv-løsning
Utmerket strømeffektivitet
Opptil 100m over OM4/OM5 fiber
DML-teknologi
Direkte modulerte lasere for bruk på mellomdistanse
Enkel designarkitektur
Lavere strømforbruk
Egnet for mellomdistanser
Enkelt-modus fiberapplikasjoner
EML-teknologi
Eksternt modulerte lasere for utvidet rekkevidde
Separerer lysgenerering og modulering
Overlegen ytelse for lange avstander
Overvinner kvitring og spredningsbegrensninger
Kontinuerlig-bølgelaser med elektro-absorpsjonsmodulator
Sammenligning av modulasjonsteknikker
PAM4-modulering
Implementeringen av PAM4-modulasjon i 200G optiske transceivere representerer et betydelig teknologisk fremskritt i forhold til tradisjonell NRZ-signalering. Ved å kode to biter per symbol i stedet for ett, dobler PAM4 effektivt datahastigheten uten å kreve en proporsjonal økning i båndbredde.
- Dobler datahastigheten uten å doble båndbredden
- Høyere spektral effektivitet
- Redusert signal-til-støyforhold
- Økt følsomhet for ikke-lineariteter
NRZ-modulasjon
Non-Return-to-Nullmodulasjon representerer den tradisjonelle tilnærmingen, som koder én bit per symbol med to mulige signalnivåer. Selv om det er enklere i implementeringen, krever NRZ høyere båndbredde for å oppnå samme datahastigheter som PAM4.
- Enklere implementering
- Bedre signal-til-støyforhold
- Lavere spektral effektivitet
- Krever høyere båndbredde for tilsvarende datahastigheter
Termisk styring og strømoptimalisering
Termisk styring representerer et kritisk designhensyn for 200G optiske transceivere, ettersom overdreven varme kan forringe ytelsen og redusere driftslevetiden. Moderne design inkluderer sofistikerte termiske løsninger, inkludert integrerte varmespredere, termisk ledende materialer og optimaliserte luftstrømkanaler.
Strømforbruket til disse optiske transceiverne, typisk under 5 watt for QSFP56 SR4-moduler, krever nøye termisk design for å opprettholde overgangstemperaturer innenfor angitte grenser.
Implementeringen av ukjølte VCSEL-arrayer i multimodus optiske transceivere eliminerer behovet for termoelektriske kjølere, noe som reduserer både strømforbruk og modulkompleksitet.
Digital diagnostisk overvåking og intelligens
Moderne 200G optiske transceivere har omfattende digitale diagnostiske overvåkingsfunksjoner som er i samsvar med CMIS-standarder (Common Management Interface Specification). Disse intelligente funksjonene muliggjør sann-tidsovervåking av kritiske parametere, inkludert sende og motta optisk strøm, laserforspenningsstrøm, modultemperatur og forsyningsspenning.
Den diagnostiske funksjonaliteten innebygd i moderne optiske transceivere strekker seg utover enkel parameterovervåking. Avanserte moduler inkluderer funksjoner som kabelanleggsdiagnostikk, som kan identifisere problemer i fiberinfrastrukturen koblet til de optiske transceiverne.
Overvåking av forhåndskode og post-FEC-bitfeilfrekvens gir innsikt i koblingsmarginer og trender for forringelse av signalkvalitet, noe som muliggjør proaktiv intervensjon før tjeneste-påvirker feil oppstår.
Klokke- og datagjenopprettingsarkitektur
CDR-kretsene (Clock and Data Recovery) integrert i 200G optiske transceivere utfører viktige funksjoner for å opprettholde signalintegriteten på tvers av-høyhastighetskoblinger. Disse kretsene trekker ut tidsinformasjon fra innkommende datastrømmer og regenererer rene klokkesignaler for datasampling.
Integrasjonen av både sende- og mottaks-CDR-funksjonalitet i optiske transceivere eliminerer behovet for eksterne retimingskomponenter, forenkler systemdesign og reduserer latens.
Implementering av feilretting fremover
Støtte for RS-FEC (Reed-Solomon Forward Error Correction) i 200G optiske transceivere forbedrer koblingspåliteligheten betydelig ved å oppdage og korrigere overføringsfeil uten å kreve reoverføring.
Implementeringen av FEC i optiske transceivere involverer sofistikerte kodings- og dekodingsalgoritmer utført av dedikerte maskinvareakseleratorer, og legger redundans til den overførte datastrømmen.
Ekte-verdensimplementeringsscenarier
Datasenter-implementeringer
Datasenteroperatører som distribuerer 200G optiske transceivere drar nytte av økt porttetthet og redusert strømforbruk per gigabit sammenlignet med tidligere generasjons teknologier. Rygg-bladarkitekturer som bruker disse høyhastighets optiske sender/mottakerne, kan støtte tusenvis av servertilkoblinger med minimale vekslingshierarkinivåer, redusere ventetiden og forbedre applikasjonsytelsen. Bakoverkompatibiliteten til mange 200G optiske transceivere med eksisterende infrastruktur muliggjør gradvise migreringsstrategier, beskytter tidligere investeringer samtidig som kapasiteten skaleres.
Høy-databehandling
Høy-databehandlingsmiljøer utnytter 200G optiske transceivere for å koble sammen datanoder med minimal ventetid. De deterministiske ytelsesegenskapene til disse optiske transceiverne gjør dem ideelle for parallellbehandlingsapplikasjoner der synkronisering og timingpresisjon er kritisk. Vitenskapelige databehandlingsfasiliteter bruker arrayer av optiske sendere for å lage høy-båndbredde sammenkoblingsstoffer som støtter komplekse simuleringer og dataanalysearbeidsmengder.
Telekommunikasjon
Telekommunikasjonstjenesteleverandører distribuerer 200G optiske transceivere i metro- og regionale nettverk for å møte økende båndbreddekrav fra bedriftskunder og mobile backhaul-applikasjoner. Det utvidede temperaturområdet til industrielle-optiske transceivere muliggjør distribusjon i ukontrollerte miljøer som gateskap og tilfluktsrom for eksternt utstyr. Koherente optiske transceivere designet for langdistanseapplikasjoner inneholder avanserte modulasjonsformater og digital signalbehandling for å oppnå overføringsavstander som overstiger 1000 kilometer.
Enterprise Network Applications
Bedriftsorganisasjoner som implementerer 200G optiske transceivere på campus og bygger ryggradsnettverk drar nytte av forenklet kabeladministrasjon og reduserte krav til fiberantall. Den parallelle optikkteknologien som brukes i optiske SR4- og PSM4-transceivere muliggjør breakout-konfigurasjoner, slik at en enkelt 200G-port kan betjene flere tilkoblinger med lavere-hastighet. Denne fleksibiliteten i distribusjon av optiske transceivere muliggjør effektiv ressursutnyttelse og forenklet nettverkstopologidesign.
Finansielle handelsmiljøer
Finansielle handelsmiljøer krever optiske transceivere med ultra-lav ventetid for å opprettholde konkurransefortrinn i algoritmiske handelsapplikasjoner. Spesialiserte varianter med lav-latens av 200G optiske sender/mottakere inkluderer optimaliserte signalbaner og minimal buffering for å oppnå forbedringer på nanosekund-nivå i forplantningsforsinkelse. Disse ytelses-optimaliserte optiske sender/mottakerne gir premiumpriser, men leverer målbar forretningsverdi i sensitive applikasjoner med ventetid-.
Integrasjon med nettverksoperativsystemer
Integrasjon med nettverksoperativsystemer
Moderne nettverksoperativsystemer gir omfattende støtte for 200G optiske transceivere gjennom standardiserte administrasjonsgrensesnitt. CMIS-samsvaret til moderne optiske transceivere sikrer konsistent oppførsel på tvers av leverandører, og forenkler lagerstyring og driftsprosedyrer.
Programvaredefinerte-nettverkskontrollere utnytter programmerbarheten til moderne optiske transceivere for å implementere dynamisk klargjøring og optimalisering av optiske lag.
Maskinlæringsalgoritmer analyserer telemetridata fra optiske transceivere for å identifisere mønstre som indikerer forestående feil eller ytelsesforringelse. Denne prediktive analysefunksjonen forvandler optiske sendere fra passive komponenter til intelligente nettverkselementer som bidrar til den generelle påliteligheten av systemet.
Oversikt over tekniske spesifikasjoner
| Parameter | QSFP56 SR4 | QSFP56 LR4 | QSFP-DD DR4 |
|---|---|---|---|
| Datahastighet | 200 Gbps | 200 Gbps | 200 Gbps |
| Modulering | PAM4 | PAM4 | PAM4 |
| Bølgelengde | 850nm | 1290-1310nm | 1290-1310nm |
| Fibertype | OM3/OM4/OM5 | SMF | SMF |
| Nå | 70m (OM3), 100m (OM4/OM5) | 10 km | 2 km |
| Strømforbruk | < 5W | < 7W | < 6W |
| Driftstemp | 0 grader til 70 grader | -40 grader til 85 grader | -40 grader til 85 grader |
| FEC-støtte | RS-FEC | RS-FEC | RS-FEC |
| Digital diagnostikk | CMIS-kompatibel | CMIS-kompatibel | CMIS-kompatibel |
Relaterte teknologier og fremtidige trender
400G transceivere
Den neste utviklingen innen-høyhastighets optisk nettverk, dobler nåværende kapasitet samtidig som formfaktorkompatibilitet opprettholdes.
Sammenhengende optikk
Avanserte modulasjonsteknikker som muliggjør Terabit-skalaoverføring over lengre avstander for langdistanseapplikasjoner.
Fotonisk integrasjon
Høyere nivåer av integrasjon reduserer størrelse, strømforbruk og kostnader samtidig som ytelsen og påliteligheten økes.
6G-beredskap
Optiske transceiverteknologier utvikles for å støtte båndbreddekravene til kommende 6G trådløse nettverk.
