8CH CWDM Mux/Demux ABS-modul

Coarse wavelength division multiplexer (CWDM) er en lavkost WDM-overføringsteknologi som brukes i aksesslaget til storbynettverk. I prinsippet bruker CWDM en optisk multiplekser for å multiplekse optiske signaler med forskjellige bølgelengder til en enkelt optisk fiber for overføring. Ved mottakerenden av lenken brukes en optisk demultiplekser for å dekomponere de blandede signalene i den optiske fiberen til signaler med forskjellige bølgelengder og koble dem til det tilsvarende mottaksutstyret.

Sende bookingforespørsel

produkt introduksjon

Produktfunksjoner
CWDM tar i bruk tynnfilmfilterteknologi og har god bølgelengdestabilitet. Oppgraderingsporter kan konfigureres i henhold til kravene. Den har lavt innsettingstap, høy isolasjon, ytelsesstabilitet og høy temperaturstabilitet. Produktet har lavt innsettingstap og høy kanalisolasjon. grad, bred båndbredde og lav temperaturfølsomhet. Generelt delt inn i 4 kanaler, 8 kanaler, 16 kanaler eller opptil 18 kanaler grov bølgelengdedeling multiplekser. På grunn av det lave innsettingstapkravet til grovbølgelengdedelingssystemet, når antallet kanaler er stort, kan jumpere legges til modulen for å redusere innsettingstapet for hver kanal. Vanlige emballasjeformer med grov bølgelengde er delt inn i: ABS-bokstype, LGX-bokstype og 19-tommers 1U chassisemballasje osv.

applikasjoner

CWDM løser de to problemene med fibermangel og transparent overføring med flere tjenester. Den brukes hovedsakelig i aggregering og tilgangslag i storbynettverk, og kan bygge nettverk og lansere tjenester på kort tid. Nå er det mye brukt i storbynettverksoverføring og CATV-systemer.

CWDM-teknologi

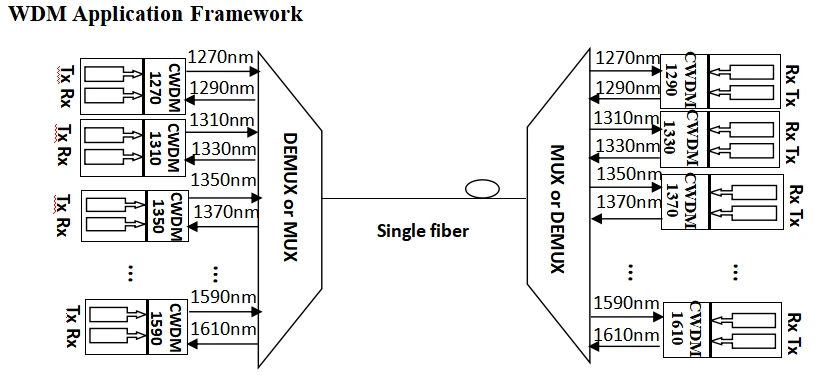

I prinsippet brukes en optisk multiplekser til å multiplekse optiske signaler med forskjellige bølgelengder til en enkelt optisk fiber for overføring. Ved mottakerenden av lenken brukes en optisk demultiplekser for å dekomponere de blandede signalene i den optiske fiberen til signaler med forskjellige bølgelengder. koble til den tilsvarende mottakerenheten. CWDM har 18 bånd, fra 1270nm til 1610nm, og intervallet mellom hvert bånd er 20nm.

Siden bølgelengdeintervallet til CWDM-systemet er bredt og de tekniske spesifikasjonene til laseren er lavere, er strukturen til laseren sterkt forenklet og utbyttet forbedres. I tillegg er strømforbruket og den fysiske størrelsen til CWDM-systemer mye mindre enn DWDM-systemer. I tillegg bruker CWDM optisk modulering ikke-kjølte lasere og er elektronisk innstilt; mens DWDM bruker avkjølte lasere og er temperaturjustert. Siden temperaturfordelingen er svært ujevn over et bredt optisk bølgelengdeområde, er temperaturjustering vanskelig og kostbar å implementere. CWDM unngår denne vanskeligheten og reduserer dermed kostnadene betydelig. For øyeblikket er kostnaden for et CWDM-system vanligvis bare 30 % av DWDM-kostnaden.

Sammenligning mellom CWDM og DWDM

Kan CWDM og DWDM sameksistere i samme nettverk?

Ja, CWDM (Coarse Wavelength Division Multiplexing) og DWDM (Dense Wavelength Division Multiplexing) kan eksistere side om side i samme nettverk. De opererer med forskjellige bølgelengdeavstandsskalaer og kan fleksibelt møte ulike kapasitets- og avstandskrav i ulike deler av nettverket.

Hvilken rolle spiller signalmodulasjon i WDM-systemer?

Signalmodulasjon i bølgelengdedelingsmultipleksing (WDM)-systemer er avgjørende for å kode digitale data til optiske signaler slik at de kan overføres samtidig over en enkelt optisk fiber. Det sikrer effektiv dataoverføring, signalintegritet og kompatibilitet mellom nettverkskomponenter, og bidrar til å forbedre den generelle ytelsen og funksjonaliteten til WDM-nettverk.

Hvordan forbedrer CWDM og DWDM effektiviteten til optiske nettverk?

Grov bølgelengdedelingsmultipleksing (CWDM) og tett bølgelengdedelingsmultipleksing (DWDM) øker effektiviteten til optiske nettverk ved å tillate at flere datasignaler overføres samtidig på samme optiske fiber. Dette øker den totale kapasiteten i nettet uten at det kreves ekstra fiber.

Hva er kanalavstandene til CWDM og DWDM i nm?

CWDM, Coarse Wavelength Division Multiplexer, sparsom bølgelengdedelingsmultipleksing, også kjent som grovbølgelengdedelingsmultipleksing. CWDM-bølgelengden bruker 1270nm til 1610nm, med 18 forskjellige bølgelengdekanaler, hver kanal er plassert 20nm fra hverandre.

DWDM, Dense Wavelength Division Multiplexer, tett bølgelengdedelingsmultipleksing, også kjent som finbølgelengdedelingsmultipleksing. Bølgelengdeavstanden til DWDM kan være 1.6nm, 0.8nm, 0.4nm og 0.2nm, som kan romme 40, 80 og 160 bølger.

Bølgelengdeområdet til DWDM er 1525nm til 1565nm (C-bånd) og 1570nm til 1610nm (L-bånd). DMDM brukes ofte i C-båndet (C17~C61), med et bølgelengdeintervall på 0,4nm.

Spesifikasjon

Parameter		4 kanal		8 kanal			16 kanal
		Mux	Demux	Mux	Demux		Mux	Demux
Kanalbølgelengde (nm)		1270~1610
Senterbølgelengdenøyaktighet (nm)		±0.5
Kanalavstand (nm)		20
Channel Passband (@-0.5dB bandwidth (nm)		>13
Innsettingstap (dB)		Mindre enn eller lik 1,6		Mindre enn eller lik 2,5			Mindre enn eller lik 4,5
Kanaluniformitet (dB)		Mindre enn eller lik 0.6		Mindre enn eller lik 1.0			Mindre enn eller lik 1,5
Channel Ripple (dB)		0.3
Isolasjon (dB)	Ved siden av	N/A	>30	N/A		>30	N/A	>30
	Ikke-tilstøtende	N/A	>40	N/A		>40	N/A	>40
Inersjonstap Temperaturfølsomhet (dB/grad)		<0.005
Bølgelengdetemperaturforskyvning (nm/grad)		<0.002
Polarisasjonsavhengig tap (dB)		<0.1
Spredning av polarisasjonsmodus		<0.1
Direktivitet (dB)		>50
Avkastningstap (dB)		>45
Maksimal effekthåndtering (mW)		300
Driftstemperatur (grad)		-5~+75
Lagringstemperatur (grad)		-40~85
Pakkedimensjon (mm)		L100 x B80 x H10(2CH-8CH)
		L142 x B102 x H14,5(9CH-18CH)
