100G QSFP CWDM -modul
100G 10 km QSFP28 LR1 Lambda 1270 - 1330NM Transceiver, Duplex LC, enkeltmodus 100G QSFP CWDM -modulen er en transceiver -modul designet for 10 km optisk kommunikasjonsapplikasjoner. Designet er i samsvar med 100 GBase-LR1 i IEEE 802.3-2012 klausul 88 Standard IEEE 802.3bm CAUI-4-brikke til modul ...
- produkt introduksjon
100G 10 km QSFP28 LR1 Lambda 1270-1330NM Transceiver, Duplex LC, enkeltmodus
100G QSFP CWDM -modulen er en mottakermodul designet for 10 km optiske kommunikasjonsapplikasjoner. Designet er i samsvar med 100GBase - LR1 i IEEE 802.3 - 2012-klausul 88 Standard IEEE 802.3bm CAUI-4-brikke til modulens elektriske standard ITU-T G.959.1-2012-02 Standard. Modulen konverterer 4 inngangskanaler (CH) på 25 Gbps elektriske data til 1 felt optisk signalkanal for 100 GB/s (PAM4) optisk overføring. Omvendt på mottakersiden, modulen en optisk 100 GB/s (PAM4) inngang til 1 feltsignal, og konverterer dem til 4 baner ut elektriske data.
100G QSFP CWDM -modulen inneholder en dupleks LC -kontakt for det optiske grensesnittet og en 38 - pinnekontakt for det elektriske grensesnittet. Støtter CWDM -bølgelengder: 1270nm, 1290nm, 1310nm, 1330nm. For å minimere lysspredning i lange - avstandssystemer, må denne modulen brukes med en-modus fiber (SMF).
Funksjoner:
- QSFP28 MSA -kompatibel
- 100G Lambda MSA 100G - lr 1 1270 nm 1290nm 1310nm 1330nm Spesifikasjon kompatibel
- Støtter 53.125gbaud
- Duplex LC -kontakter
- 4x25g elektrisk grensesnitt (OIF Cei - 28G- VSR)
- Maksimum strømforbruk 4.5W
- Opptil 10 km girkasse på enkeltmodusfiber (SMF) med FEC
- Enkelt +3.3 v strømforsyning drift
- Temperaturområde 0 grad til 70 grader
- ROHS -kompatibel

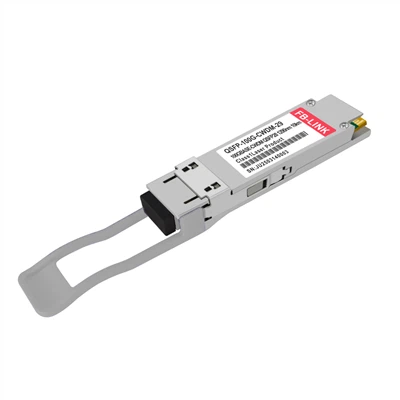

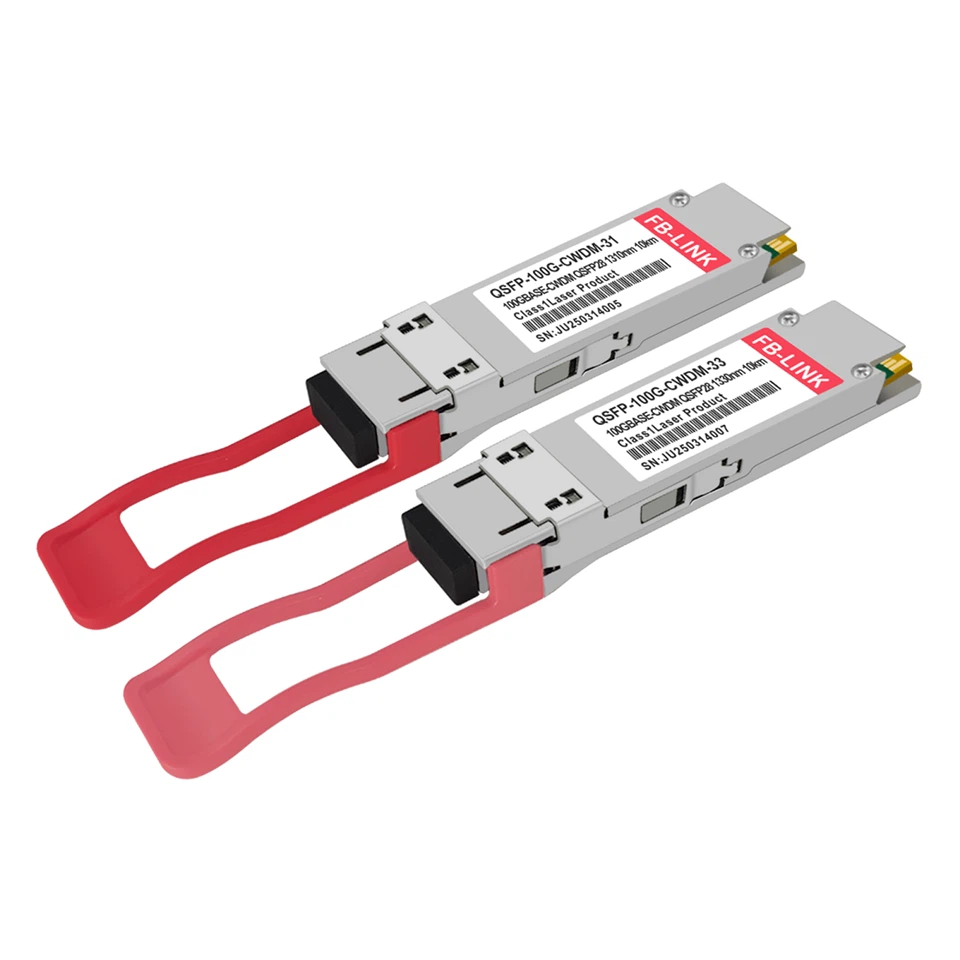

100G QSFP CWDM MODUL Produktbilder
Optiske parametere (topp=0 til 70 grader, vcc=3.0 til 3,6 volt)
|
Parameter |
Symbol |
Min |
Typ |
Maks |
Enhet |
Ref. |
|
Sender |
||||||
|
Bølgelengdeoppgave |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Side - modus Undertrykkelsesforhold |
SMSR |
30 |
- |
- |
db |
|
|
Gjennomsnittlig lanseringskraft |
Pt |
-1.4 |
- |
4.5 |
DBM |
|
|
Ytre optisk modulasjonsamplitude (OMAUTER) |
POMA |
0.7 |
4.7 |
DBM |
||
|
Lanseringskraft i Omaouter minus sender og spredning øye lukking (TDECQ) |
0.7 |
DBM |
Er større enn eller lik 4,5dB |
|||
|
Lanseringskraft i Omaouter minus sender og spredning øye lukking (TDECQ) |
0.6 |
DBM |
Er<4.5dB |
|||
|
Sender og spredning øye lukking for PAM4 (TDECQ) |
TDECQ |
- |
- |
3.4 |
db |
|
|
Utryddelsesforhold |
Er |
3.5 |
||||
|
Optisk returtaptoleranse |
- |
- |
20 |
db |
||
|
Gjennomsnittlig lansering av senderen, |
Poff |
-30 |
DBM |
|||
|
Relativ intensitetsstøy |
Rin |
-136 |
DB/Hz |
1 |
||
|
Optisk returtaptoleranse |
- |
- |
12 |
db |
||
|
Mottaker |
||||||
|
Bølgelengdeoppgave |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Total skadeterskel |
Thd |
5.5 |
DBM |
1 |
||
|
Gjennomsnittlig effekt ved mottakerinngang, |
R |
-7.5 |
4.5 |
DBM |
||
|
Mottakerkraft (OMA), |
- |
- |
-6.1 |
DBM |
||
|
Mottakerfølsomhet |
Rxsens |
-6.5 |
DBM |
1 |
||
|
Stresset mottakerfølsomhet |
Srs |
-6 |
DBM |
|||
|
RSSI -nøyaktighet |
-2 |
2 |
db |
|||
|
Mottakerrefleksjon |
Rrx |
-26 |
db |
|||
|
Los de - hevder |
LosD |
-15 |
DBM |
|||
|
Los hevder |
LosA |
-25 |
DBM |
|||
|
Los hysterese |
LosH |
0.5 |
db |
|||
