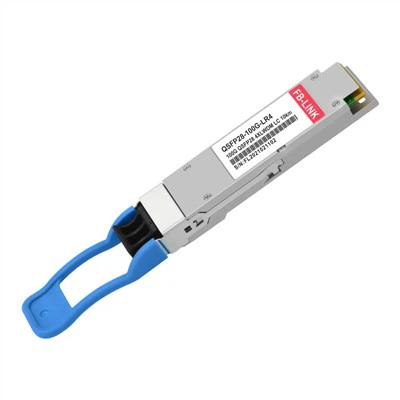

QSFP 100G LR4

Funksjoner

QSFP 100G LR4 funksjonsbeskrivelse

Sender/mottakermodulen mottar 4 kanaler med 25 Gb/s elektriske data, som behandles av en 4-kanal Clock and Data Recovery (CDR) IC som omformer og reduserer jitter for hvert elektrisk signal. Deretter konverterer hver av de 4 DML-laserdriver-IC-ene en av de 4 kanalene med elektriske signaler til et optisk signal som sendes fra en av de 4 avkjølte DML-laserne som er pakket i Transmitter Optical Sub-Assembly (TOSA). Hver laser sender ut det optiske signalet i spesifikke bølgelengder spesifisert i IEEE802.3ba 100GBASE-LR4-kravene. Disse 4-optiske signalene vil bli optisk multiplekset til en enkelt fiber med en 4-til-1 optisk WDM MUX. Den optiske utgangseffekten til hver kanal holdes konstant
av en automatisk strømstyringskrets (APC). Senderutgangen kan slås av med TX_DIS maskinvaresignal og/eller 2-trådserielt grensesnitt.

Mottakeren mottar optiske 4-lane LAN WDM-signaler. De optiske signalene demultiplekses av en 1- til-4 optisk DEMUX, og hver av de resulterende 4 kanalene med optiske signaler mates inn i en av de 4 mottakerne som er pakket inn i mottakerens optiske underenhet (ROSA). Hver mottaker konverterer det optiske signalet til et elektrisk signal. De regenererte elektriske signalene retimes og de-jitter og forsterkes av RX-delen av 4-kanal-CDR. De retimede elektriske signalene for 4-baneutgang er kompatible med IEEE CAUI{10}}-grensesnittkrav. I tillegg overvåkes hvert mottatte optiske signal av DOM-seksjonen. Den overvåkede verdien rapporteres gjennom det 2-trådserielle grensesnittet. Hvis ett eller flere mottatte optiske signaler er svakere enn terskelnivået, utløses RX_LOS maskinvarealarm.

En enkelt +3.3V strømforsyning kreves for å slå på dette produktet. Begge strømforsyningspinnene VccTx og VccRx er internt tilkoblet og bør brukes samtidig. I henhold til MSA-spesifikasjonene tilbyr modulen 7 lavhastighets maskinvarekontrollpinner (inkludert 2-trådserielt grensesnitt): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL og IntL.

Module Select (ModSelL) er en inngangspinne. Når det holdes lavt av verten, reagerer dette produktet på 2-trådserielle kommunikasjonskommandoer. ModSelL tillater bruk av dette produktet på en enkelt 2-ledningsgrensesnittbuss – individuelle ModSelL-linjer må brukes.

Seriell klokke (SCL) og seriedata (SDA) kreves for 2-trådserielle busskommunikasjonsgrensesnittet og lar verten få tilgang til QSFP28-minnekartet.

ResetL-pinnen muliggjør en fullstendig tilbakestilling, og returnerer innstillingene til standardtilstanden, når et lavt nivå på ResetL-pinnen holdes lenger enn minimumspulslengden. Under utførelsen av en tilbakestilling skal verten se bort fra alle statusbiter inntil den indikerer en fullføring av tilbakestillingsavbruddet. Produktet indikerer dette ved å legge ut et IntL-signal (avbrudd) med data_Ikke_Klar-biten negert i minnekartet. Merk at ved oppstart (inkludert varm innsetting) skal modulen sende denne fullføringen av tilbakestillingsavbruddet uten å kreve innstilling.

Low Power Mode (LPMode) pin brukes som TX deaktivering. Hvis LPMode-pinnen er i høy tilstand, vil moduloren slå av laseren.

Modul Present (Mod PrsL) er et signal lokalt til vertskortet som, i fravær av et produkt, normalt trekkes opp til verts Vcc. Når produktet settes inn i kontakten, fullfører det veien til jord gjennom en motstand på vertskortet og bekrefter signalet. ModPrsL indikerer deretter sin tilstedeværelse ved å sette ModPrsL til en "Lav" tilstand.

Interrupt (IntL) pin brukes som RX-LOS. Når "Lav", indikerer det en RX-LOS-påstand. Annen alarm påstand går ikke gjennom IntL pin.

QSFP 100G LR4 transceiver blokkdiagram

100G LR4 optiske egenskaper

QSFP 100G transceivertyper
